Реконструкция предприятий.

Поставка и монтаж инженерного оборудования и чистых помещений





Предоставляемые услуги по реконструкции:

Компания СКТО ПРОМПРОЕКТ совместно с европейским торговым представительством компанией Energokomplet обеспечивает комплексные услуги по выбору, поставке, монтажу и сервису специального инженерного оборудования и конструкций чистых помещений классов 3/4/5/6/7/8/9 ИСО и A/B/C/D GMP.


Наша отраслевая специализация:

  • Радиоэлектронная промышленность
  • Приборостроительная промышленность ВВСТ
  • Промышленность средств связи и информатики
  • Ракетно-космическая и авиационная промышленность
  • Атомная промышленность
  • Энергетика и фотовольтаика
  • Медицина, биология, фармацевтика
  • Наука и образование



Перечень предоставляемых услуг:

  • Инженерно-строительный аудит
  • Надзор общестроительной подготовки объекта
  • Поставка и монтаж чистых помещений классов 3/4/5/6/7/8/9 ИСО и A/B/C/D GMP
  • Поставка и монтаж систем микроклимата
  • Поставка и монтаж систем технологических газов
  • Поставка и монтаж систем водоподготовки
  • Поставка и монтаж систем нейтрализации
  • Поставка и монтаж систем энергоснабжения
  • Поставка и монтаж систем автоматизации
  • Сервисные услуги

Компания СКТО ПРОМПРОЕКТ осуществляет монтажные и пуско-наладочные работы специализированными бригадами с привлечением чехословацких, немецких и французских специалистов компаний-производителей оборудования.

Наши конкурентные преимущества:

  • Наличие технологической и инженерно – строительной команды специалистов
  • Гибкий подход в принятии и осуществлении решений по модернизации производств с чистыми помещениями
  • Отлаженный алгоритм реконструкции и техперевооружения
  • Наличие европейских торговых представительств, интегрирующих поставки инженерного и технологического оборудования, конструкций чистых помещений для техперевооружения предприятий «под ключ»
  • Наличие инфраструктуры восстановления технологического оборудования
  • Более 50 специализированных строительных компаний-субподрядчиков


На начальном этапе работ, компания СКТО ПРОМПРОЕКТ осуществляет инженерно-строительный аудит, направленный на выяснение возможности реконструкции и техперевооружения.

Работы инженерно-строительного аудита:

  • Оценка места расположения объекта
  • Оценка состояния каркаса здания
  • Оценка состояния наружных и внутренних инженерных станций и сетей
  • Оценка технологической возможности размещения производства с чистыми помещениями
  • Проверка наличия исходно-разрешительной документации
  • Экспертиза или разработка проектно-сметной документации


По результатам аудита, совместно с Заказчиком, определяется порядок выполнения работ, согласовываются возможные исполнители работ. Практика показывает целесообразность привлечения местной строительной организации для проведения на объекте подготовительного и общестроительного этапов работ. Компания СКТО ПРОМПРОЕКТ осуществляет надзор общестроительной подготовки объекта.

Работы общестроительной подготовки объекта:

  • Строительство или усиление каркаса здания
  • Устройство противопожарных перегородок
  • Устройство несущих перекрытий
  • Строительство технических пристроек и эстакад
  • Устройство надстроек
  • Устройство развязанных фундаментов
  • Монтаж силового каркаса для устройства чистых помещений
  • Обеспыливание ограждающих конструкций


По завершению подготовительного этапа и приёмки площадки под монтаж чистых помещений и инженерных станций, компания СКТО ПРОМПРОЕКТ предлагает Заказчику выполнение работ по монтажу и пуско-наладке инженерных станций и чистых помещений.

Перечень выполняемых работ:

  • Поставка, монтаж, пуско-наладка чистых помещений
  • Поставка, монтаж, пуско-наладка систем микроклимата
  • Поставка, монтаж, пуско-наладка систем технологических газов
  • Поставка, монтаж, пуско-наладка систем технологических химикатов
  • Поставка, монтаж, пуско-наладка систем водоподготовки
  • Поставка, монтаж, пуско-наладка систем нейтрализации
  • Поставка, монтаж, пуско-наладка систем энерго-, тепло- и холодоснабжения
  • Поставка, монтаж, пуско-наладка систем автоматизации и диспетчеризации


Работы по монтажу систем вентиляции и кондиционирования воздуха, автономного электро- тепло- и холодоснабжения, монтажу систем технологических газов, химреактивов и суспензий, деионизованной воды и очистки промышленных стоков, автоматики и диспетчеризации выполняются нашими специализированными бригадами с привлечением специалистов зарубежных компаний-производителей оборудования.

Пятнадцатилетний опыт СКТО ПРОМПРОЕКТ технического сопровождения работ зарубежных компаний на этапах проектирования, реконструкции и техперевооружения высокотехнологичных промышленных предприятий с «чистыми помещениями» позволяет нам использовать в своей работе современные требования российских строительных норм, лучшие европейские процедуры и методы управления и руководства строительством.

В соответствии с требованиями российских строительных норм и правил СКТО ПРОМПРОЕКТ разработан алгоритм пошагового осуществления инвестиционного проекта строительства высокотехнологичных предприятий в России. В соответствии с алгоритмом осуществляется авторский и технический надзор за строительством, контролируются сетевые графики и порядок производства работ по «протоколу чистоты», проводится контроль и приемка работ, выполняемых компаниями-субподрядчиками.

Общаясь с большим количеством Заказчиков в ходе разработки проектно-сметной документации, выполнения работ по реконструкции и техперевооружению производств, мы обработали и систематизировали характеристики и параметры оборудования многих мировых производителей. Для Вашего удобства мы подготовили специализированные обзорные каталоги инженерного оборудования и конструкций чистых помещений, которые представлены на нашем сайте.

Международное сотрудничество группы специализированных компаний, позволяет реализовать весь комплекс задач по созданию нового или реконструкции существующего высокотехнологичного предприятия с «чистыми помещениями» классов 3/4/5/6/7/8/9 ИСО и A/B/C/D GMP.



Поставка и монтаж инженерного оборудования

Группа СКТО поставляет и монтирует инженерное оборудование на высокотехнологичных и наукоемких предприятиях с чистыми помещениями классов 3/4/5/6/7/8/9 ИСО и A/B/C/D GMP. Работы по монтажу и пуско-наладке инженерного оборудования осуществляются нашими специализированными бригадами с привлечением чехословацких специалистов.

Наша отраслевая специализация:

  • Радиоэлектронная промышленность
  • Приборостроительная промышленность ВВСТ
  • Промышленность средств связи и информатики
  • Ракетно-космическая и авиационная промышленность
  • Атомная промышленность
  • Энергетика и фотовольтаика
  • Медицина, биология, фармацевтика
  • Наука и образование


Компания СКТО ПРОМПРОЕКТ совместно с торговым представительством Energokomplet обеспечит выбор, поставку, монтаж и сервис инженерного оборудования на Вашем высокотехнологичном и наукоёмком предприятии.

Монтируемые энергоносители и технологические среды:

  • Электроснабжение
  • Теплоснабжение
  • Холодоснабжение
  • Вентиляция и кондиционирование воздуха
  • Магистральные газы
  • Специальные электронные газы
  • Сжатый воздух
  • Вакуум, форвакуум, нейтрализация
  • Технологические химические растворы и суспензии
  • Водоподготовка и очистка промышленных стоков


Сегодня группа СКТО предлагает Заказчику поставку и монтаж широкого спектра специализированного инженерного оборудования от зарубежных производителей из Европы, Америки, Азии.

Электроснабжение:

  • Установки когенерации электричества и тепла: ELTECO (Словакия), TEDOM (Чехия),…
  • Автономные дизельные электростанции: ELTECO (Словакия), TEDOM (Чехия)FG Wilson (Великобритания), CATERPILLAR (США),…
  • Силовые трансформаторы, комплектные распределительные устройства, конденсаторные установки, шинопроводы, электрощиты, автоматы: АВВ Stribel&John (США), Siemens (Германия), Schneider Electric (Германия), BEZ (Словакия), EXIMET TRAFO (Чехия),…
  • Комплектные трансформаторные подстанции: SIEL (Словакия),…
  • Источники бесперебойного электропитания, стабилизаторы напряжения:: ELTECO (Словакия), TEDOM (Чехия), EATON POWERWARE (США), NEWAVE (Швейцария), ISMET (Германия),…
  • Системы молниезащиты: DEHN+SÖHNE (Германия),…
  • Светильники для чистых помещений: PROLI (Словакия), VYRTYCH (Чехия), AGA LIGHT (Польша),…

Теплоснабжение:

    • Установки когенерации электричества и тепла: ELTECO (Словакия), TEDOM (Чехия),…
    • Отопительные котлы: VIADRUS (Чехия), HOVAL SK (Словакия), VAILLANT (Германия) BUDERUS (Германия),…
    • Блочные тепловые пункты и пластинчатые теплообменники: Danfoss (Дания), Alfa Laval (Швеция), SWEP (Швеция),…
    • Насосы: GRUNDFOS (Дания), WILO (Германия),…
    • Мембранные расширительные баки, дегазаторы, бойлеры: REFLEX (Германия),..
    • Регулирующая арматура, клапаны: Danfoss (Дания), НЕRZ (Австрия),…

Холодоснабжение:

      • Холодильные машины: FIVING (Словакия), GEA (Германия), TRANE (США), CARRIER (США), CLIVET (Италия),…
      • Сухие градирни: FIVING (Словакия), GEA (Германия), CABERO (Германия), Güntner (Германия), ECSO (Германия), Emicon A.C. (Италия), AERMEC (Италия), CIAT (Франция),…
      • Орошаемые градирни: Baltimore Aircoil Company (Бельгия), EVAPCO (Бельгия), Decsa (Италия),…
      • Гидромодульные насосные станции: CLIVET (Италия),…
      • Установки заполнения контуров и расширительные резервуары для систем холодоснабжения: Pneumatex (Щвейцария),…
      • Насосы: GRUNDFOS (Дания), WILO (Германия),…
      • Клапаны, регуляторы давления для холодильных контуров: Danfoss (Дания),…
      • Автоматизация и диспетчеризация работы системы холодоснабжения: FIVING (Словакия),…

Вентиляция и кондиционирование воздуха:

        • Кондиционеры центральные и прецизионные: FIVING (Словакия), Valter Bösch (Австрия), ALTEKO (Чехия), GEA (Германия),…
        • Парогенераторы, увлажнители воздуха для систем кондиционирования: CAREL (Италия), HygroMatik (Германия), Walter Meier (Швейцария),…
        • Системы ионизации воздуха: Bioclimatic (Германия) Bioclimatic Norge AS (Норвегия), Transforming Technologies (США), HAUG GmbH & Co (Германия), Clean Room Depot (США),…
        • Фильтровентиляционные модули, фильтровальные ячейки, фильтры: FIVING (Словакия), GEA (Германия), Daldrop + Dr.Ing.Huber (Германия),…
        • Противопожарные вентиляционные клапаны и вытяжные вентиляторы: MANDIK (Чехия),…
        • Антикоррозионные полипропиленовые вентиляторы, регуляторы расхода воздуха SEAT VENTILATION (Франция),…
        • Скрубберы абсорбционные и пылеулавливающие фильтры: COLASIT (Германия), InfaStaub (Германия), PlymoVent (Швеция),…
        • Система мониторинга параметров микроклимата, кондиционирования воздуха: FIVING (Словакия), Carel (Италия),…

Магистральные газы:

          • Промышленные генераторы водорода, кислорода, азота: PIEL (Италия), Claind (Италия), HYDROGENICS (Бельгия), OXYWISE (Словакия), PROTON ONSITE (США),…
          • Оборудование очистки и осушки магистральных газов: ENTEGRIS (США), Pall Corporation (США), Mott Corporation (США),…
          • Криогенные резервуары и испарители: TAYLOR WHARTON (Словакия), CHART FEROX (Чехия), VRV Group (Италия), Cryonorm BV (Голландия),…
          • Станции жидкого азота, кислорода, воздуха, гелия: Stirling Cryogenics BV (Нидерланды), Linde Kryotechnik AG (Швейцария),…
          • Трубопроводы с вакуумной изоляцией, криосепараторы: GRYOTHERM (Германия), CHART FEROX (Чехия),…
          • Центробежные и поршневые криогенные насосы, клапаны и арматура: GRYOSTAR (Франция), HEROSE (Германия),…
          • Арматура, расходомеры, системы контроля для магистральных газов GCE TRADE (Чехия), HAM-LET Group (Израиль), Kurz Instruments (США), Dräger (Германия), CARTEN, WIKA SWITCH,…

Специальные электронные газы:

            • Газобаллонные и газораспределительные шкафы и панели: SVCS (Чехия), Collabra Tech Solutions (США), ALES – Air Liquide Electronics Systems (Франция), Wholetech Systems Hitech Limited (Тайвань),…
            • Оборудование очистки и осушки технологических газов: ENTEGRIS (США), Pall Corporation (США), Mott Corporation (США),…
            • Трубопроводы и арматура из нержавеющей стали, коаксиальные трубопроводы, фитинги Swagelok (США), Sandvik Materials Technology (Англия), DOCKWEILER (Германия), ROTAREX (Люксембург), G.W.mont (Чехия), Unilok (Корея), TKSCT Corporation (Корея),…
            • Расходомеры и регуляторы расхода и давления баллонных газов, системы сигнализации, контроля и аварийного отключения: Bronkhorst High-Tech B.V. (Нидерланды), Dräger (Германия),…

Сжатый воздух:

              • Компрессоры безмасляные винтовые и поршневые, осушители, ресиверы, конденсатоотводчики, фильтры: Kaeser (Германия), Kraftman (Германия), Atlas Copco (Бельгия), EKOM (Словакия),…
              • Арматура для сжатого воздуха: GCE TRADE (Чехия), HAM-LET Group (Израиль),…

Вакуум, форвакуум, нейтрализация:

                • Вакуумные, форвакуумные насосы, откачные посты: BOC Edwards (Великобритания), EBARA Technologies Inc. (США), ADIXEN – ALCATEL VACUUM TECHNOLOGY (Франция),…
                • Системы нейтрализации отходящих газов, скрубберы: BOC Edwards (Великобритания), EBARA Technologies Inc. (США), Сentrotherm (Германия), DAS (Германия), CS CLEAN SYSTEMS (Германия), Wholetech Systems Hitech Limited (Тайвань),…
                • Системы детектирования утечки газов, сигнализации, контроля и аварийного отключения: Bionics Instrument (Япония),…

Технологические химические растворы и суспензии:

                  • Установки приготовления и распределения химических смесей: STROZA (Чехия), ALES – Air Liquide Electronics Systems (Франция), LOTUS systems (Германия),…
                  • Анализаторы для контроля влажных химических процессов: Applikon Analytical B.V. (Нидерланды),…
                  • Диафрагменные насосы для химических реактивов: ALMATEC Maschinenbau GmbH (Германия),…
                  • Высокочистые клапаны, трубопроводы, фитинги для химических реактивов: GEMÜ VALVES, INC. (США),…
                  • Расходомеры и регуляторы расхода и давления баллонных газов, системы сигнализации, контроля и аварийного отключения: Bronkhorst High-Tech B.V. (Нидерланды),…

Водоподготовка и очистка промышленных стоков:

                    • Станции подготовки деионизованной воды: HAGER + ELSÄSSER (Германия), EnviroFALK GmbH (Германия), EnviroChemie GmbH (Германия) VWS MEMSEP (Чехия), WATEK (Чехия),…
                    • Станции очистки промышленных сточных вод: EnviroChemie GmbH (Германия), ENVITES (Чехия),…
                    • Высокочистые клапаны, трубопроводы, фитинги для сверхчистой воды: GEMÜ VALVES, INC. (США),…
                    • Дозирующие насосы, фильтры, контроллеры, анализаторы для сверхчистой воды: AQUA water system (Италия),…

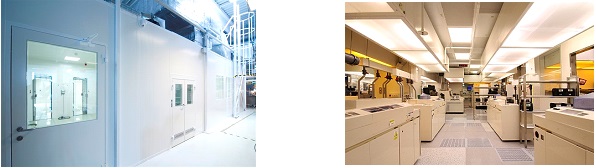

Поставка и монтаж чистых помещений



                        Группа СКТО поставляет и монтирует чистые помещения классов 3/4/5/6/7/8/9 ИСО и A/B/C/D GMP. Наша отраслевая специализация:

                      • Радиоэлектронная промышленность
                      • Приборостроительная промышленность ВВСТ
                      • Промышленность средств связи и информатики
                      • Ракетно-космическая и авиационная промышленность
                      • Атомная промышленность
                      • Энергетика и фотовольтаика
                      • Медицина, биология, фармацевтика
                      • Наука и образование


Работы по монтажу или шеф-монтажу «чистых помещений» осуществляются нашими специализированными бригадами с привлечением чехословацких специалистов. Работы выполняются в соответствии с требованиями монтажной документации, технологических решений и «Протокола чистоты».

Классы чистоты по взвешенным в воздухе частицам для «чистых помещений» и «чистых зон», принимаются по действующим российским государственным стандартам.

                                                                        Таблица №1

Класс ISO 0,1 мкм 0,2 мкм 0,3 мкм 0,5 мкм 1,0 мкм 5,0 мкм
ISO 1 10 2 не должно быть не должно быть не должно быть не должно быть
ISO 2 100 24 10 4 не должно быть не должно быть
ISO 3 1 000 237 102 35 8 не должно быть
ISO 4 10 000 2 370 1 020 352 83 не должно быть
ISO 5 100 000 23 700 10 200 3 520 832 29
ISO 6 1 000 000 23 7000 102 000 35 200 8 320 293
ISO 7 не контролируется не контролируется не контролируется 352 000 83 200 2 930
ISO 8 не контролируется не контролируется не контролируется 3 520 000 832 000 29 300
ISO 9 не контролируется не контролируется не контролируется 35 200 000 8 320 000 0



               Таблица №2

ПРАВИЛА

НАДЛЕЖАЩЕЙ ПРОИЗВОДСТВЕННОЙ ПРАКТИКИ (GMP)

Максимально допустимое число частиц в 1 куб. м воздуха при размере частиц, равном или большем
Зона



В оснащенном состоянии В эксплуатируемом состоянии
0,5 мкм 5,0 мкм 0,5 мкм 5,0 мкм
A 3 520 20 3 520 20
B 3 520 29 352 000 2 900
C 352 000 2 900 3 520 000 29 000
D 3 520 000 29 000 Не регламентируется Не регламентируется


Испытания «чистых помещений» на соответствие заданным классам чистоты проводятся после окончания строительства – состояние «построенное», а также по согласованию с Заказчиком, в состояниях «оснащенное» или «эксплуатируемое», или в обоих.Испытания «чистых помещений» на соответствие заданным классам чистоты проводятся после окончания строительства – состояние «построенное», а также по согласованию с Заказчиком, в состояниях «оснащенное» или «эксплуатируемое», или в обоих.Сегодня группа СКТО предлагает Заказчику поставку и монтаж широкого спектра специализированных конструкций чистых помещений от зарубежных производителей из Европы, Америки, Азии. Конструкции чистых помещений включают: облицовочные панели, сэндвич-перегородки, передаточные боксы и окна, подвесные потолки, сервисные панели, потолочные светильники, фильтровентиляционные модули, плинтусы, двери, доводчики, уплотнитель, герметик, фальш-полы, воздушные души и шлюзы для персонала…


                        • Панели, подвесные потолки, двери, окна, передаточные боксы, воздушные души и шлюзы для персонала: ENCO (Словакия), EPIGON (Чехия), FORCLEAN (Словакия), GEA (Германия), Daldrop + Dr.Ing.Huber (Германия),…

                        • Фальш-полы: LINDNER (Германия), MEGO-TSK (Германия), Gamma (Франция), Jansen Products (Бельгия),…

                        • Светильники: PROLI (Словакия), VYRTYCH (Чехия),…

                        • Фильтровентиляционные модули, фильтровальные ячейки, фильтры: FIVING (Словакия), Daldrop + Dr.Ing.Huber (Германия),…

                        • Ламинарные рабочие места, шкафы для одежды, чистые зоны: ENCO (Словакия), Esco Technologies (США),…

                        • Малые грузовые лифты для перемещения полуфабрикатов и готовой продукции в зоне чистых помещений: SKG (Германия)


Компания СКТО ПРОМПРОЕКТ совместно с торговым представительством Energokomplet обеспечит выбор, поставку, монтаж и сервис конструкций чистых помещений классов 3/4/5/6/7/8/9 ИСО и A/B/C/D GMP на Вашем высокотехнологичном и наукоёмком предприятии.

Сроки поставки и монтажа инженерного оборудования и ЧПП:

                      • Подготовка монтажной документации: от 1 до 2 месяцев
                      • Поставка инженерного оборудования: от 4 до 6 месяцев
                      • Монтаж инженерного оборудования: от 2 до 6 месяцев
                      • Пуско-наладка инженерного оборудования: от 1 до 2 месяцев
                      • Поставка конструкций чистых помещений: от 4 до 6 месяцев
                      • Монтаж комплекса чистых помещений: от 2 до 6 месяцев
                      • Пуско-наладка комплекса чистых помещений: от 1 до 2 месяцев
                      • Квалификационные испытания и аттестация комплекса: от 1 до 2 месяцев
                      • Подготовка исполнительной документации: от 1 до 2 месяцев
                      • Подготовка приемо-сдаточной документации: от 1 до 2 месяцев


В объем предоставляемых компанией СКТО ПРОМПРОЕКТ услуг Генерального поставщика инженерного оборудования и конструкций чистых помещений, входит разработка: Монтажной и Исполнительной документации, методик и процедур испытаний, квалификационные испытания трубопроводных систем и аттестация чистых помещений, обучение персонала Заказчика, а также сопровождение Заказчика на этапах получения необходимых разрешений.
